Maßbeschichtung einer Passung

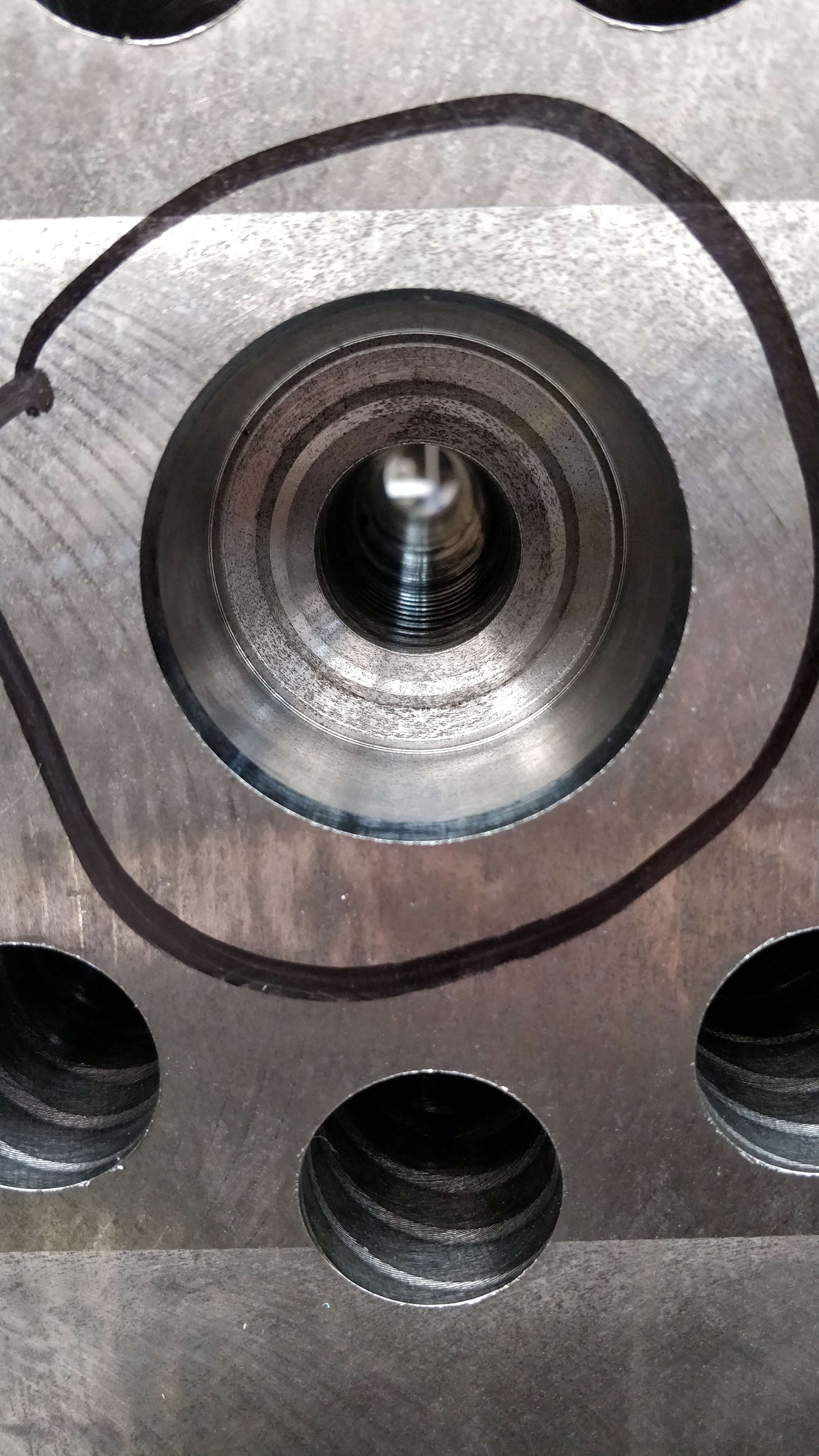

Bohrungspassung zu groß

Die Passung 80H7 wurde 90µm im
Durchmesser zu groß gefertig.

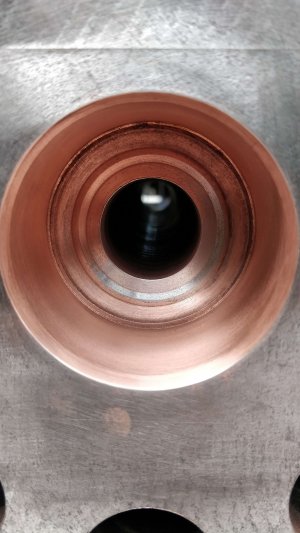

Durch Tampongalvanisieren mit Kupfer aufgefüllte Passung
Das fehlende Maß wurde durch
Tampongalvanisieren mit Kupfer aufgetragen
und ohne maschinelle Bearbeitung in die
richtige Toleranz gebracht.

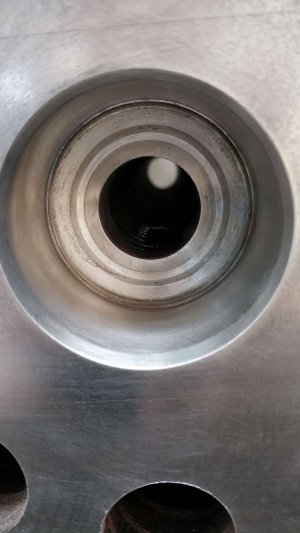

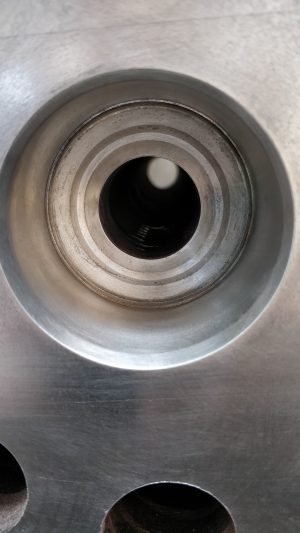

Durch Tampongalvanisieren mit Kobalt überzogene Passung

Die Bohrung bekam zum Schluss eine finale
Kobaltschicht.
